станция управления с земли трутня 13.3inch DIY, наземная станция Uav 30ms

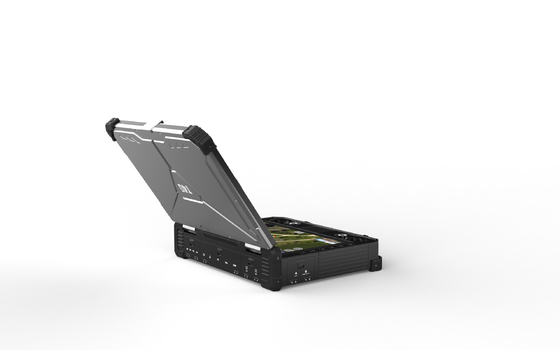

Профессиональная неразъемная наземная станция трутня T40 совместимая с любым UAV неподвижного крыла или Multirotor

Удаленная наземная станция T40 с двойными экранами, включает одно 13.3inch 1920*1080 1000CCD и одно 12.1inch 1280*800 1500CCD. Дисплеи полно солнечный свет читаемый. Всеобщая станция управления с земли для всех типов UAV, UGV, роботов, и других дистанционного управления кораблей.

Система дистанционного управления имеет 4 кнюппеля для пользы, его также поддерживает традиционный доступ RC. С двойным выходом и входным сигналом SBUS, потребитель может назначить 27 каналов предпочитаемым кнюппелям, переключателям, и кнопкам.

Различные порты входа и выхода делают его удобный быть интегрированным с коммуникационным устройством посредника.

Все виды беспилотных систем воздушных судн и автопилота можно взаимодействовать с этой системой.

Изрезанные системы управления с земли идеальны для команды и контроля UAV, UGV, ROVs (управляемых на расстоянии кораблей), и других робототехнических кораблей.

Особенности

Всеобщая стандартная станция управления с земли

Построенный на основанном на Intel ПК, реальная промышленн-степень GCS

Раковина ранга авиации алюминиевая, общий вес только 5.98kg

операционная система Windows и Линукса для выбора

Низкое дистанционное управление латентности, 30ms

Встроенная батарея Li-иона 16.8V, также поддерживая внешняя батарея для электропитания

Параметры

Общий

Общий вес:                                        5.98kg

Размер:                                              354mm (l) *280mm (w) *80mm (h)

Температура деятельности:                           -20℃-+60℃

Емкость батареи:                                     16.8V/13600mAh (внешняя батарея также поддержала)

Выносливость:                                              емкость батареи 3h@full

Система коммуникаций:

                                                                 V30 (уклон 10km)

                                                                 V21 (уклон 10km)

                                                                  Поддерживать связь посредника

Антенны:                                                 4dBi антенна эпоксидной смолы стеклоткани штанги antenna/10dBi (другие антенны также можно соединиться внешне)

Компьютер

Экран дисплея:                                         13.3inch 1920*1080 1000CCD (верхний экран);

                                                                  12.1inch 1280*800 1500CCD (нижний экран)

Операционная система:                                     win10/Linux

C.P.U.:                                                           Intel i7 8565U (стандарт) /Intel 10500U (подъем на будущее)

Память:                                                     8G (стандарт)

Хранение:                                                      SSD 256GB (стандарт)

Сеть:                                                     WIFI, Bluetooth) (стандарта/4G (опционное)

Система дистанционного управления

Физический канал:                                        27

Главный кнюппель:                                              2 (промышленные кнюппели с датчиками залы)

Вспомогательное коромысло:                                          4

Ключевые кнопки:                                                12

Сымитируйте нажатия клавиши:                                   7

Латентность дистанционного управления:                               30ms

Функция дистанционного управления:                              Двойной выход SBUS независимый, способный для того чтобы контролировать корабль и полезную нагрузку одновременно

Человеческий интерфейс:                                         USB СПРЯТАЛ прибор

Интерфейсы

Серийный порт:                                                   RS232*3, SBUS in/out

Внешний интерфейс:                                       USB3.0, LAN, HDMI внутри, VGA вне, hi-fi

Загрузочный люк:                                              DC16.8V

Воздушнодесантное подразделение

V30 HDMI (связь video&data&RC уклона 10km)

Частота:                                                   800MHz/1.4GHz/2.4GHz (модули 3 частот в одной, частота можно изменить в программном обеспечении)

Дальность передачи:                                    условие 10km@LOS

Ширина полосы частот:                                                   10/20MHz

Тарифы данных:                                                    2-12Mbps

Напряжение тока силы:                                             7.4-12v

Сила RF:                                                     0.1w-1w (регулируемое)

Течение деятельности:                                         потребляемая мощность 260mA@12v

Видео- определение поддержало:                           1080P60 Макс

Вес:                                                         120g (исключите антенны)

Размер:                                                    91mm*57mm*20mm

Интерфейс

Видео- интерфейс входного сигнала:                                    HDMI&CVBS

Порт UART:                                                     1

Порт SBUS:                                                      2

Интерфейс электропитания:                                 XT30

LAN V21 (связь video&data&RC уклона 10km)

Частота:                                               800MHz/1.4GHz/2.4GHz (модули 3 частот в одной, частота можно изменить в программном обеспечении)

Дальность передачи:                                условие 10km@LOS

Ширина полосы частот:                                               1.4M-20MHz (1.4M/3M/5M/10M/20M)

Тарифы данных:                                                2-12Mbps

Напряжение тока силы:                                          7.4-12v

Сила RF:                                                 0.1w-1w (регулируемое)

Течение деятельности:                                     потребляемая мощность 260mA@12v

Видео- определение поддержало:                       1080P60 Макс

Вес:                                                      120g (исключите антенны)

Размер:                                                 91mm*57mm*20mm

Интерфейс

Видео- интерфейс входного сигнала:                                 HDMI&CVBS

Порт UART:                                                 1

Порт SBUS:                                                 2

Интерфейс электропитания:                              XT30
